(para pequenos
sinais, configuração de polarização fixa)
Os capacitores C1 e C2 são de
acoplamento, sendo é aberto para corrente contínua e curto-circuito para
corrente alternada.
O resistor RG:
Garante que e1 apareça na entrada do amplificador FET em CA.

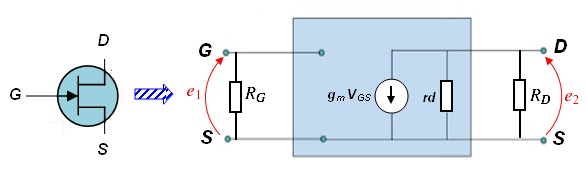

Modelo equivalente
gm =
transcondutância que relaciona a dependência da corrente de dreno com a tensão
VGS.
rd = resistência
de dreno
Amplificação
Esta é a configuração mais simples de polarização para o
JFET (configuração de polarização fixa), porém, é o menos eficiente, devido ao
fato de que o ponto quiescente (=ponto de operação) variar com a temperatura e
dispersão das características do próprio JFET.
Análise CA; modelo equivalente para pequenos sinais:
Impedância de entrada:
Impedância de saída:
Ganho de tensão:
Amplificador com auto polarização
a) Sem o capacitor Cs
b) Com o capacitor Cs
Exercício-1
Determine o ganho do circuito abaixo com:
a) Chave
aberta
b) Chave
fechada
A) Chave aberta
B) Chave fechada
Exercício-2
Determine o valor da tensão de saída para o circuito abaixo.
Solução:
